MEMS單軸掃描模組產品名錄
P1100/P1130/P1150/P1220

知微傳感早在成立之初，就已針對MEMS激光雷達開發了基于MEMS微振鏡的單軸掃描模組，模組內部集成了微振鏡驅動、控制及位置檢測功能。這極大減少了用戶的開發難度，加速了應用產品的開發進程。

目前，知微傳感研制的MEMS單軸模組系列產品一共有4個型號：P1100、P1130、P1150、P1220，為客戶提供不同鏡面尺寸與頻率的產品。另外，知微傳感也支持產品定制服務，可根據客戶特定需求，開發特定產品。

基本特征

知微傳感研制的MEMS單軸掃描模組將傳統導航激光雷達中的旋轉裝置芯片化，具有高分辨率、高可靠性、低成本、小尺寸、易集成等優勢。
2_22_6

體積小，重量輕

藍_9_9藍_9

功耗低

2_32_7

壽命長，可靠性高

2_42_8

易批量化，成本低

知微傳感研制的MEMS單軸掃描模組均備實時輸出微振鏡角度位置的功能，且支持用戶根據應用要求配置微振鏡的掃描角度以及角度標志脈沖的間隔角度。其中，可輸出的實時掃描角度范圍為0°-60°，角度的最小間隔為0.05°。
小圖

應用領域

振鏡-02
機器視覺
振鏡-03
激光雷達
振鏡-04
激光投影
振鏡-05-05
影像醫療

MEMS單軸掃描模組開發套件

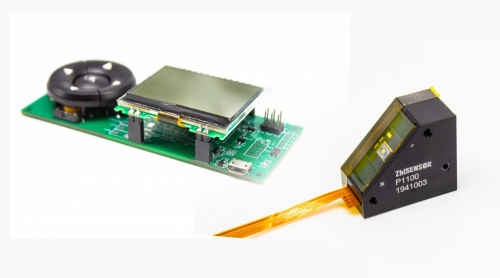

知微傳感還提供檢測開發板，用戶可通過檢測開發板對MEMS單軸掃描模組進行可視化設置并查看模組的工作狀態，方便用戶進行快速評估。
單軸掃描模組檢測開發板是用于與單軸掃描模組進行交互的開發工具。此開發板提供按鍵輸入與LCD 顯示屏輸出，可實現的功能主要分為三類：模組檢測、模組設置以及模組查詢
P1100-實驗2

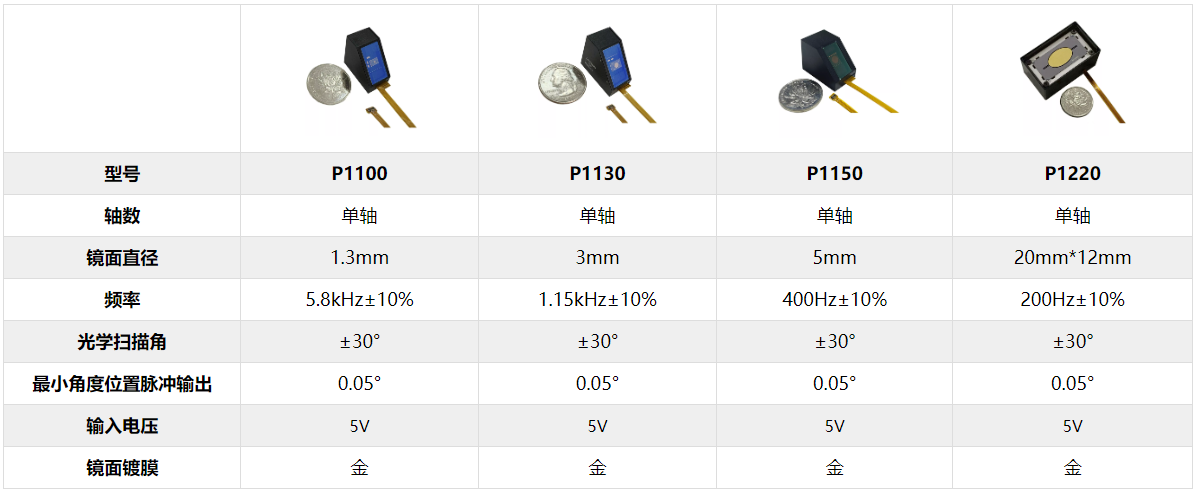

基本參數

微振鏡掃描組




型號
P1100
P1130
P1150
P1220
軸數
單軸
單軸
單軸
單軸
鏡面直徑
1.3mm
3mm
5mm
20mm*12mm
頻率
5.8kHz±10%
1.15kHz±10%
400Hz±10%
200Hz±10%
光學掃描角
±30°
±30°
±30°
±30°
最小角度位置脈沖輸出
0.05°
0.05°
0.05°
0.05°
輸入電壓
5V
5V
5V
5V
鏡面鍍膜
金
金
金
金
